Паяльная станция Aoyue 936
Сейчас стало модно рассказывать про разные кавайные штучки которые есть у электронщиков. Поддавшись моде, я расскажу про мою любимую паяльную станцию Aoyue 936
Введение
Как и большинство электронщиков бывшего СССР, я очень долгое время паял паяльником ЭПСН-25. Дубовая такая совковая махина. Если DIP –компоненты им еще как-то можно было паять, то паяние мелких SMD деталей превращалось в тотальный гемморой. То сопля повиснет, то из-за перегрева ножка отвалится, или, что хуже – вовсе дорожка отслоится. У ЭПСН есть еще глобальная проблема – жало приходит в негодность буквально за неделю интенсивного паяния.
Я начал поиски станции и остановился на Aoyue 936.
Почему именно эта станция? Я искал станцию с удобным паяльником, и у этой станции паяльник оказался самым удобным. Более того, эта станция оказалась самой дешевой в магазине – около 50$.
Когда выбирал станцию, кроме aoyue, я пощупал Salomon и ERSA. У Соломона паяльник очень плохо лежал в моей руке, я бы сказал, что Соломон – даже хуже ЭПСН. У эрсы паяльники совсем немного лучше aoyue, но это совершенно не оправдывает десятикратной разницы в стоимости, тем более для домашнего использования.
Впечатления
С заветной коробочкой я пришел домой, распаковал ее, вынул оттуда станцию, поставил на стол и включил.
Станция нагревается до 300 градусов за 26 секунд, что очень радует – значительно быстрее чем тот-же ЭПСН.
Жало лудится прекрасно! В комплекте было коническое жало. Сначала было слегка неудобно – я привык к скошенному цилиндру на ЭПСН. Жало даже и не думает обгорать. Оно конечно покрывается грязью, но эта грязь легко вытирается о губку, которая тоже входит в комплект. Я до сих пор работаю жалом из комплекта. После года работы жало выглядит так —
Температура. Если честно, то калибровку шкалы и точность поддержания температуры я никогда не замерял. Более того, эти вещи меня совершенно не волновали. Я просто нашел несколько положений регулятора в которых пайка разных деталей получается блестящей ( = надежной). К примеру, для пайки смд-мелочевки, я ставлю регулятор немного ниже 300, а для больших (2-5вт) резисторов – на 350.
Максимальная мощность станции – 50вт. Единственный случай, когда этой мощи было мало – это пайка центрального вывода корпуса TO-247 прикрученного к радиатору. Но в таких (редких) случаях, радиатор можно нагреть феном и все пойдет как по маслу.
Паяльник лежит в руке как влитой! Сначала немного мешал передний упор, но потом я привык. В любом случае, у Соломона этот упор значительно больше и неудобнее. На больших температурах (на всю шкалу) паяльник нагревается и его становится не очень удобно держать, но такие температуры используются крайне редко, поэтому я не считаю это недостатком. Расстояние от упора до кончика жала длинновато и мне хотелось бы чтобы оно было поменьше. В любом случае, у Соломона это расстояние значительно больше, не говоря уже про ЭПСН. А вот у эрсы это расстояние как-раз идеальное. Но, опять-же, потерпеть можно – не так уж это и страшно. Провод у паяльника – просто суперский. Идеальная длинна и превосходная гибкость.
Подставка порадовала тем что она входит в комплект и не порадовала тем как она держит паяльник. Держит весьма не надежно – паяльник может выскочить из удерживающих усиков и упереться жалом в подставку, это совершенно не страшно, но эстетически не приятно. Паяльник не в состоянии прогреть подставку на столько, чтобы устроить пожар. Так-что про это тоже волноваться не стоит. В подставке есть место для губки – очень полезно. Есть еще место для катушки с припоем – не так полезно, но всеравно, приятно.
Конструкция
Станция собранна весьма добротно. Никаких заусениц, плохой пайки итп. Внутренности паяльника выглядят так:
Как и обещали, внутри — керамический нагреватель. Пружинка обеспечивает “ESD защиту” ( просто соединяет жало с заземлением). Термодачик залит керамикой вместе с нагревателем. Внутри управляющего блока станции – обычный железный трансформатор. Дальше управляющий блок я не разбирал, ибо на нем сильно много наклеек “гарантия”, “RoHS” итп. Если их отлепить – станция станет некрасивой.
Выводы
Несмотря на несколько мелких недостатков, станция просто суперская. Наверняка, у каждого бывает такое: купил что-то, а потом думаешь – и нафига я это купил? Дак вот, о покупке этой станции я не пожалел ни разу. Если, вдруг, она сгорит, я куплю точно такую-же еще раз.
в своё время тоже стоял перед выбором. Выбором даже не станции а всего навсего паяльника к ней. Были в местном попсовом маге «Радиодетали» только соломоны и aoyue (млять, вот это слово, прочитать не могу не то что сказать).
Покрутил в руках те и те.
Из десятка соломонов выбрал себе один, который уже дето с год служит. Позжее взял парочку разных жал — «скошенное» и сплюснутое с двух сторон», прямо в данный момент стоит скошенное — лудил плату мелкую.
Не без казусов конечно. Несколько раз он у меня упал, и ему стало больно. Вышел из строя нагреватель. Ну что ж — как раз время посмотреть как сделан там где не увидишь в магазине. Нагреватель прям как на фото 😉 стоил он мне новый 15грн.
И «ауйуов» — все что смотрел — были откровенно китайскими низкокачественными (то шнур выпадает из ручки, то жало никак не зажать, то отверстие под жало гдето сбоку).
Всё же выбор паяльника — дело вкуса и умения.
а какая станция? какой именно соломон выбрали?
https://payalo.at.ua/Sxem/2/DSC02130.JPG — такое как на фото
1. штеккер поменян по собственному желанию
2. жало как никак иногда нужно вынимать — нагар образующийся между жалом и металлической трубкой нагревателя делает своё злое дело. теперь она (трубка) снимается вместе с жалом :-D. Но где наша не пропадала, взял трубочку от телескопической антенны — подошла отлично.
вот пасип, теперь как-то покупать соломон желание отпало %) надеюсь, lukey 936D будет не хуже соломона О.о
ппц, как сложно выбрать.
дело ваше. хтел так же прикупить как у BSVi — отписался выше. теперь они по 100грн. За что? о_О
думик, покупай 936! Он меньше, и для женской ручки уж точно больше подойдет, чем соломон.
Китайских клонов c номером 936 пруд пруди! Я совсем недавно прикупил Lukey 939A за менее чем 500 рублей ($15). Все тоже самое. Подставка только другая — с дырочкой для паяльника. Дырка держит паяло достаточно крепко.
Хы, а я положил болт на ихние гарантийные метки и сразу же произвел вскрытие аппарата на предмет возможного заводского брака. Позабавили две вещи. Первая — плата терморегулятора приклеена на объемный клей. Не привинчена винтиками/шурупчиками, а именно приклеена. Второе, гы-ы-ы… бюджетный вариант крепления сетевого провода — в виде морского узла за стойку внутри корпуса. Китай… :)))
Работает агрегат нормально. ЭПСН с медным жалом включаю тогда, когда нужно паять ноги ТО220 или аналогичное. У медного жала теплоемкость и теплопроводность не в пример выше, этим и объясняется его прелесть. А вот что бы за неделю жало не сгорело, я юзаю ШИМ-регулятор на аналоге динистора (КТ315 + КТ361 управляют КУ202), который впахивает уже лет эдак 30. И ведь ничего ж ему не делается! Живет и живет. Единственное неудобство — ШИМ создает много помех. Когда раньше отлаживал микромощные чувствительные схемы вместно него использовал ЛАТР. Ну я сейчас уж, извиниите, — при разработке микромощных девайсов, станция рулит 🙂
Удачи всем!
С наклейками проблема не в гарантии, а в том, что внешний вид будет безвозвратно потерян. Там какие-то умники прилипили разрушающиеся наклейки. Если их содрать — вся станция будет в ободранной бумаге, а это фу. А ты не мог бы сфоткать кишки станции?
У меня соломоновская станция (точнее ZD но суть та же). Если с нее резинку стянуть с ручки. то очень удобно получается 🙂
Вот думаю переходить на GOOT
со своего паяльника (см выше картинка по ссылке) резинку не снимал, надел кусок термоусадки, и затянул стяжкой. всёравно слазит по немногу. Замок от стяжки при затягивании повернул так чтобы он получался сверху, между большим и указательным пальцами когда в руке — не мешает. «верх» — «низ» — когда паяльник стоит в подставке и провод свисает вниз, то сверху это верх 😉

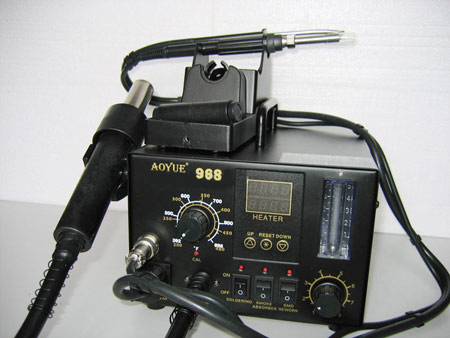

Я пользуюсь вот таким аппаратом:
https://www.ferra.ru/images/157/157218.jpg
Очень удобно, рекомендую 🙂
Т.е. 968 моя (практически тоже самое).
Крутой аппарат, но слишком жирно для домашнего использования.
В каком плане жирно? Я брал на ebay, вроде недорого.
Немного в другом плане жирно — места много занимает )
